Гидролокатор комплексный H5sf7
H5sf7 - компактный гидролокатор сверхвысокого разрешения серии ГидраТМ (набортное размещение), содержащий гидролокатор бокового обзора (ГБО) и впередсмотрящий локатор (ВСЛ). Рабочие частоты 700 кГц (ГБО) и 400 кГц (ВСЛ) позволяют работать на глубинах до 20м. Предназначен для обзорного обследования акваторий, поисковых работ, обеспечения безопасности навигации.

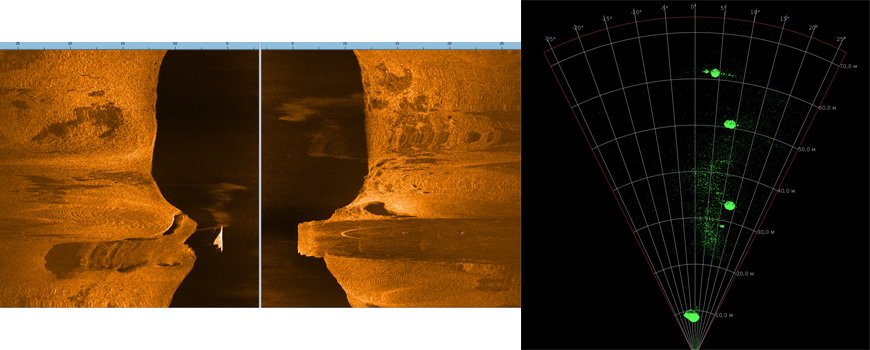

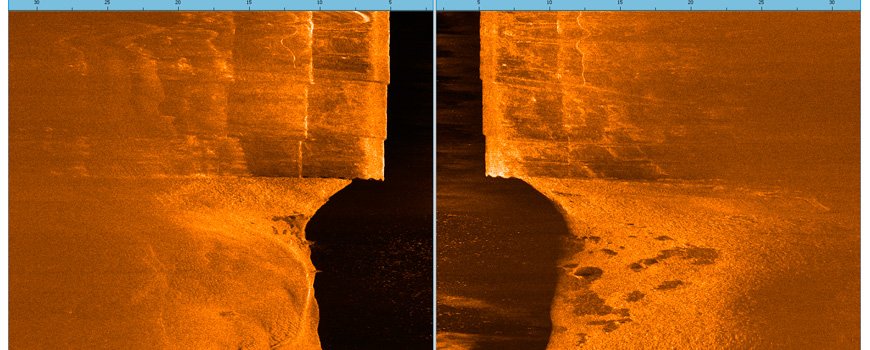

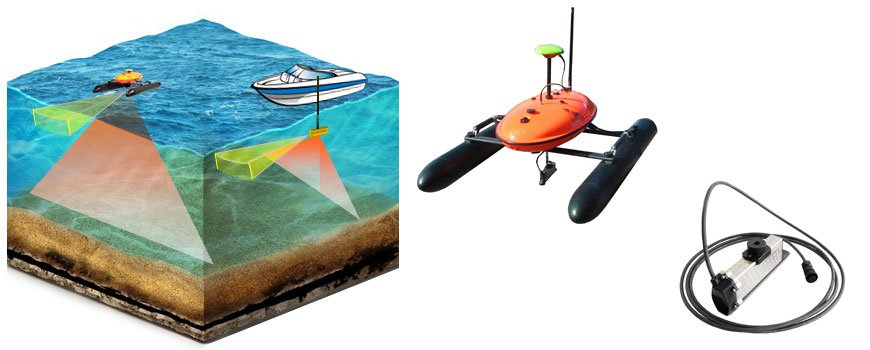

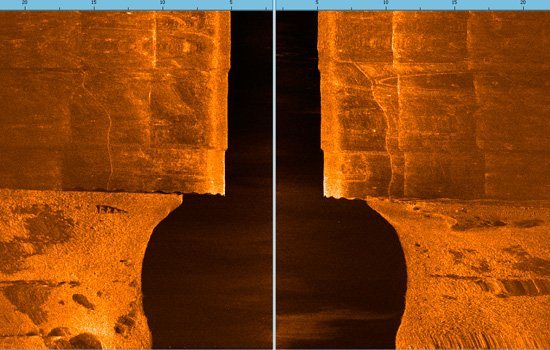

Для поиска и площадной съемки используется эффективный при работе на больших площадях метод гидролокации бокового обзора, позволяющий сократить время работ и материальные затраты. Гидролокационное обследование акватории проводится ГБО, размещаемым на борту движущегося носителя (судна, катера, лодки и т.д.), позволяя получать цифровое высококачественное детальное акустическое изображение дна в реальном времени.
Рекомендуемый диапазон обследуемых глубин до 70м (для ГБО) и до 120м (для эхолота) позволяет работать на шельфе.

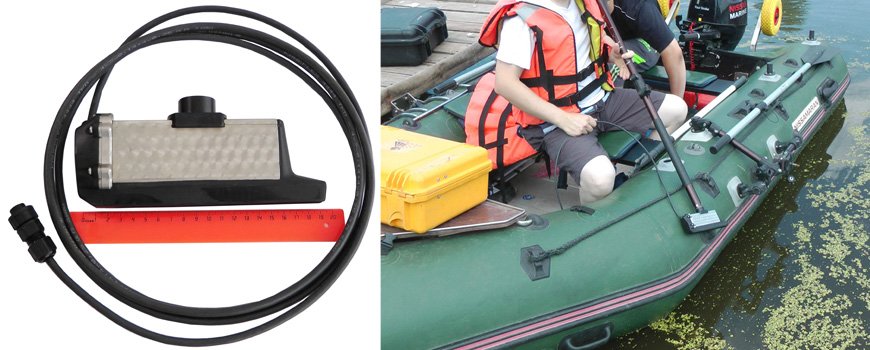

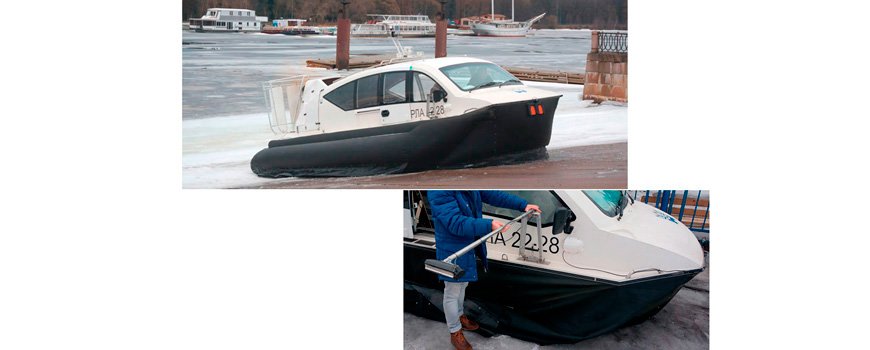

Простой в установке ГБОЭ монтируется на любом типе судна, обеспечивает захват изображения дна по обеим бортам.
ГБОЭ подключается к PC совместимому ноутбуку c операционной системой Microsoft ®Windows® через порт Ethernet. С помощью программы HyScan осуществляется сканирование и просмотр данных в реальном времени, запись и последующее воспроизведение, измерение параметров объектов.
Области применения:
- обзорное обследование дна, выявление особенностей рельефа, различных неоднородностей;
- поиск объектов на дне и в толще воды;

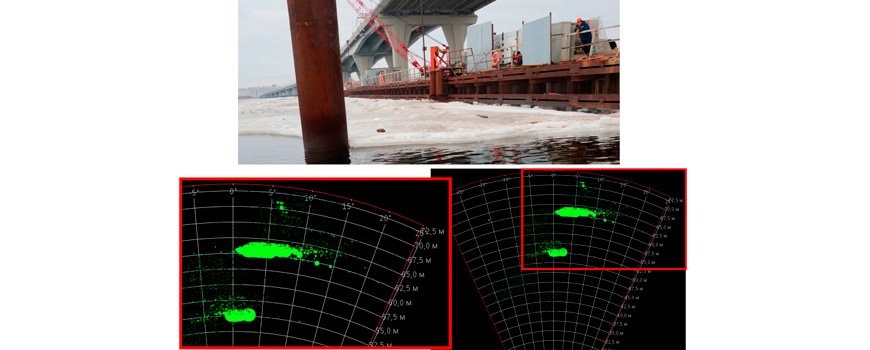

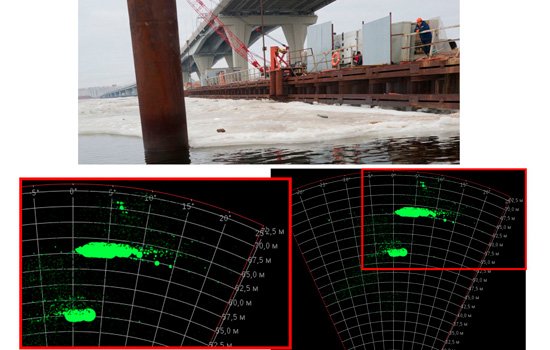

- обнаружение препятствий по ходу движения;
- инженерный и экологический мониторинг.
Преимущества:
- простота транспортировки и хранения – весь гидролокатор в одном кейсе;
- широкая полоса обзора (до 550 м) и высокое качество получаемых изображений;
- встроенные Li-ion аккумуляторы;
- встроенные датчики курса-крена-дифферента (опция);
- большое время автономной работы.
Особенности:
- Встроенный впередсмотрящий локатор;
- встроенные датчики углового положения (опция);
- прямой цифровой синтез;
- цифровая обработка сигналов;
- сжатие динамического диапазона;
- линейная частотная модуляция (ЛЧМ);
- Регулировка мощности ШИМ;
- Изображение с высоким разрешением.
Похожие модели:
| Спецификация гидролокатора | ||
| Акустика | Рабочая частота, кГц | 540-840 (тон, ЛЧМ) для ГБО, 360-440 (тон, ЛЧМ) для ВСЛ |
| Разрешение по дальности, см | 1 (по наклонной дальности для ГБО), 3 (по дальности для ВСЛ) | |
| Дальность, полоса обзора |
до 120 м на каждый борт, суммарная полоса захвата до 230 м (для ГБО) до 100м (для Эл) |
|
| Рекомендуемый диапазон обследуемых глубин, м |
1..20 (ГБО) 1..12 (ВСЛ) |
|
| Точность обнаружения цели по углу для ВСЛ | 5° | |
| Антенны | Угол установки антенн ГБО |
угол установки 30° к горизонтали для ГБО (40-50)° (по горизонтали)х10° (по вертикали), угол установки 7.5° для ВСЛ |
| Диаграмма |
50°x 0,7° для ГБО (3..6)° для ВСЛ |
|
| Встроенные датчики (опция) | Курс, крен, дифферент |
точность 0,2° (крен, дифферент) |
| Встроенные Li-ion аккумуляторы (опция) | Номинальное напряжение/емкость |
25,2В / 3,4А*ч |
| Конструкция | Корпус |
Ударопрочный литой пластик черного цвета, покрытие антенн – полиуретан. |
| Кабель | Гибридный кабель (питание + Ethernet) | |
| Крепление | Два отверстия d=8,5 мм | |
| Место установки | на штанге сечением от 50x25 мм | |
| Заглубление при работе | до 6 м | |
| Питание | Питание, В |
=10..17 или 10-30 |
| Потребляемая мощность |
1 Вт в режиме останова 2.5 Вт среднее при сканировании в тоне 12Вт среднее при сканировании в ЛЧМ |
|
| Масса | В воздухе (пресной воде) | 0.7кг (моноблок) |
| Габариты | Моноблок (без кабеля) | 200x76x43 мм (ДхШxВ) |
| Кейс | 340x270x80 мм (ДхШхВ) | |
| Условия работы | Рабочая температура | -10..+40°С |
| Хранение | -40..+50°С | |
| Скорость движения, узлов | до 10 | |
| Спецификация системы | ||
| Состав |
Моноблок | Совмещенный блок электроники и антенн, интерфейс Ethernet, ударопрочный литой пластик черного цвета, покрытие антенн - полиуретан |
| Питание моноблока | =10..17В | |
| Программное обеспечение (ПО) | Программа съемки HyScan base (Windows). Обеспечивает сканирование и просмотр данных в реальном времени, запись и последующее вопроизведение, измерение параметров объектов, конвертация данных для дальнейшей обработки. | |
| Документация | Руководство по эксплуатации, руководство оператора, краткое руководство | |
| Входящие аксессуары |
|
|
|
Дополнительные аксессуары и оборудование, ПО (приобретаются отдельно) |
Кабели | Удлинители, переходники |
| Питание |
Аккумулятор, адаптер питания моноблока от сети, адаптер питания ноутбука от аккумулятора |
|
| Датчики |
Приемник навигации |
|
| Датчики |
Курс (точность 2°); крен, дифферент (точность 0.2°) |
|
| Крепление | Набор установочный для маломерного судна | |
| Интеграция |
Мобильный комплект аксессуаров ГБО. Опция привода кругового обзора |
|
| Компьютер | PC совместимый компьютер (ноутбук) | |
| Программы | ПО навигации, судовождения, вторичной обработки | |
 H5sf7.Краткое описание (tb00018) Размер: 532.56 KB |
| Комплексный локатор H5sf7. Спецификация (sp00059) Размер: 1.38 MB |
Программа HyScan – программа съемки и первичной обработки данных, используемая при работе ГБОЭ, входит в состав базового комплекта поставки. Скачать программу можно через Центр загрузки ПО.
Дополнительная информация: Документация
Комплекс поставляется в различной конфигурации. Рекомендации по выбору конфигурации приведены в спецификации.
Базовый комплект содержит:

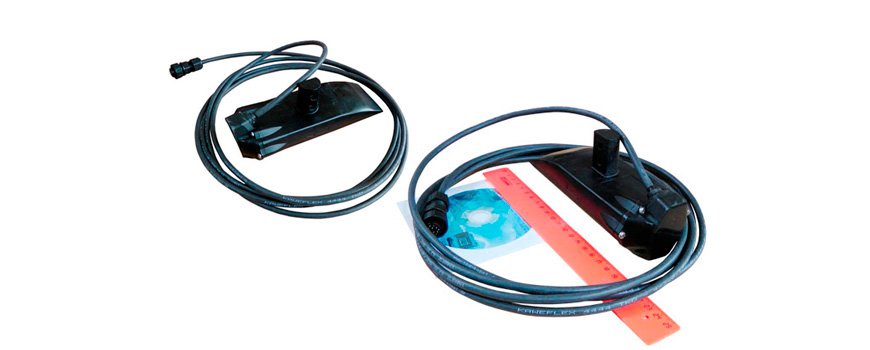

- Моноблок с гибридным кабелем (длина кабеля оговаривается при заказе);
- Разветвитель кабельный CPL002 (длина кабелей оговаривается при заказе);
- Зарядное устройство PWR010-3 (для заряда встроенных Li-ion аккумуляторов);
- Монтажный комплект KIT002 (для крепления моноблока к штанге 50x25 мм);
- CD диск “Комплекс гидролокационный Гидра. ЭД и ПО”;
- ПО базового комплекта - программа съемки HyScan base (на диске);
- Руководство по эксплуатации (на диске), краткое руководство, паспорт;
- Пластиковый кейс.
ПРИМЕЧАНИЕ. Длины кабелей оговариваются при заказе. Возможные длины кабелей приведены в спецификации.
Минимальный набор составляющих для функционирования ГБО:
- Компьютер с установленным ПО базового комплекта;
- Аккумулятор (при отсутствии встроенных аккумуляторов);
- Установочный комплект (элементы крепления).
ПРИМЕЧАНИЕ. Отсутствие при работе комплекса датчиков углов может вызывать значительные ошибки определения координат при работе на больших глубинах.
Комплект расширения при поставке комплекса:
- Компьютер;
- Аккумуляторы, зарядные устройства для аккумуляторов, сетевой адаптер питания;
- Адаптер питания Notebook – питание компьютера Notebook от аккумулятора 12 или 24В;
- Приемник навигации;
- Монтажные комплекты для крепления моноблока на различных судах.
Комплект расширения содержит дополнительные подсистемы и аксессуары, которые помогают пользователю организовать питание, наблюдение результатов, адаптировать комплекс к судам различного типа и водоизмещения и т.д. Пользователь может приобрести дополнительные подсистемы и аксессуары сам или включить их в комплект поставки.
